VCO接头泄漏的原因分析：ORFS平面密封接头原理、标准与选型指南 - 上海倍润液压

在液压与流体管路系统里，VCO 接头是工程人员经常会遇到的一类连接元件。很多客户第一次听到"VCO"这个名称，会以为它是一种通用标准件——其实 VCO 是世伟洛克（Swagelok）的注册商标 / 产品叫法；在派克（Parker）体系里，同类型的产品叫 Seal-Lok，早先也叫 O-Lok；而行业里更通用的标准名称是 ORFS（O-Ring Face Seal，O 型圈平面密封接头）。本文从命名、密封原理、适用工况、泄漏原因到制造工艺，系统讲清这一类接头，并说明上海倍润液压如何用成熟的精密机加工工艺生产此类平面密封接头及钢管总成。

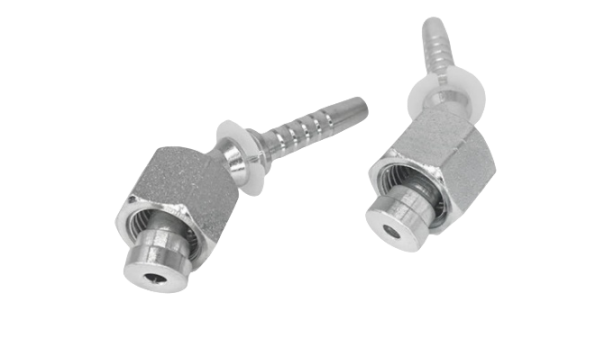

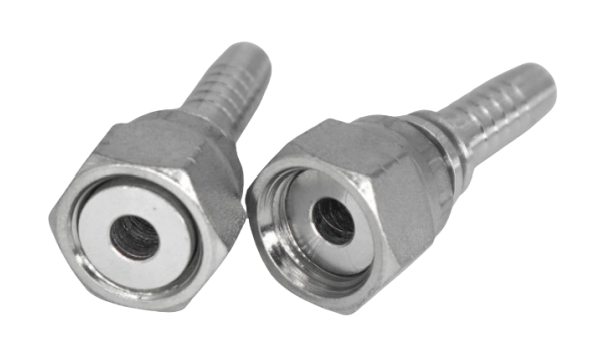

一、命名对照：VCO / Seal-Lok / O-Lok 到底是什么关系

一句话概括：VCO、Seal-Lok、O-Lok 都是 ORFS 平面密封接头的不同品牌叫法，底层结构与密封原理一致，只是商标不同。 采购与替换时，按标准（SAE J1453 / ISO 8434-3）核对规格即可互通，不必被品牌名困住。

二、ORFS 平面密封的工作原理：为什么全靠那一道 O 型圈

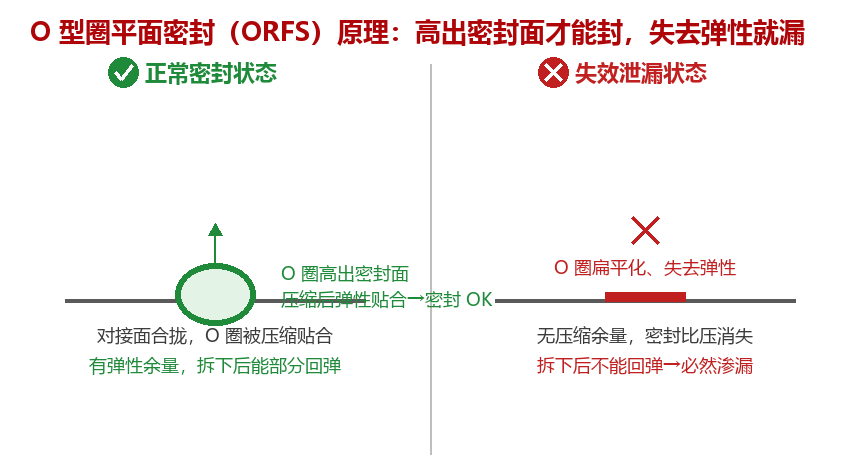

ORFS 接头的核心，是在接头体的平面上加工一道 O 型圈沟槽，O 型圈装入后应当略高出密封平面；当带沉孔的对接螺母（或对接接头体）以规定力矩拧紧时，沉孔底面把这个高出平面的 O 型圈压平、压缩，O 型圈在弹性变形下填满整个密封界面，形成一道可靠的静密封。

这里有两个容易被忽视、却决定会不会漏的关键点（也是后面泄漏分析的伏笔）：

• O 型圈必须比密封平面"高出来一点"才能形成密封。 如果 O 圈装入后与平面齐平甚至内陷，拧紧时根本没有可压缩的弹性余量，自然封不住。
• O 型圈靠"弹性回弹"贴合密封面。 一旦它失去弹性、变成扁平状且拆下后不能恢复形状，密封比压就消失了，必然泄漏。

相比传统的 24° 锥密封或卡套式密封，ORFS 平面密封的优势在于：对钢管端面的垂直度、粗糙度容忍度更高，抗振动松动能力更好，且可反复装拆而不明显损伤密封面——前提是 O 型圈状态良好、装配规范。

三、VCO/ORFS 接头适用的介质、压力与温度

选型的第一步，是把"过什么介质、多大压力、什么温度"说清楚。

• 适用介质：矿物液压油、水-乙二醇、乳化液、压缩空气等常规流体；若介质含强溶剂、强酸碱或固体颗粒，需根据密封圈材料另行评估兼容性。
• 工作压力：按 SAE J1453 标准的 ORFS 接头，额定工作压力普遍在 21～35 MPa（约 3000～5000 psi） 量级，具体取决于规格与钢管等级；倍润在同类管路总成上具备更高压力等级的验证能力（见第六节）。
• 工作温度：主要取决于 O 型圈的橡胶材料（见下表），而非金属接头体本身。

> 提示：温度与介质共同决定了密封圈的老化速率。硬度、耐老化性能不过关，是 ORFS 接头后期泄漏最常见的隐性根源。

四、VCO 接头泄漏的 5 大原因分析（重点）

我们曾碰到客户反馈"VCO 接头漏了"，拆开一看，O 型圈已经呈扁平状、失去弹性、拆下后无法回弹——这正是典型的密封失效。归纳下来，ORFS 平面密封接头泄漏，主要出自以下 5 类原因：

1. O 型圈失去弹性 / 永久变形（扁平化） —— 最常见、也最根本的原因。O 圈长期受压发生应力松弛，或材料耐温 / 耐老化不足，逐渐变硬、龟裂，最终"压平了也弹不回来"。此时即便拧紧力矩正常，密封比压也已不足，必然渗漏。判断方法：拆下 O 圈观察，若呈扁平状且不能部分恢复原形，即已失效，必须更换。
2. 密封圈材料 / 硬度与介质、温度不匹配 —— 材料选型错了，O 圈会溶胀、硬化或龟裂；硬度（邵氏 A）过高则贴合性差，过低则易被挤压挤出沟槽。材料、硬度、耐老化性能，是这一类接头密封可靠性的"三道关"。
3. 钢管装配不规范（按派克 O-LOK 安装指引） —— 这是最容易被忽略的"隐形杀手"。即便初期 O 圈弹性充足、暂时不漏，一旦装配不到位，随着 O 圈弹性慢慢衰减，迟早会失效。派克对平面密封钢管的装配有明确要求，核心有四点：

- 切割垂直度：钢管端口必须切平、与轴线垂直，否则密封面受力不均；

- 端面处理：必须去毛刺、倒角，端面平整干净，不能压伤 O 圈或留间隙；

- 插入深度：钢管要插到管挡位置，不能浅插；

- 拧紧力矩：必须按规格用扭矩扳手打到规定力矩——过松则 O 圈压缩不足，过紧则会压溃、变形甚至损伤螺纹。

1. O 型圈安装损伤 —— 装配时刮伤、扭曲、装反，或沟槽内留有金属屑 / 杂质，都会在密封界面留下泄漏通道。
2. 接头体或钢管尺寸 / 表面超差 —— 沟槽尺寸、平面度、表面粗糙度不达标，或钢管外径超差，导致 O 圈压缩量不均。

> 小结：ORFS 接头漏，十有八九出在"密封圈"上——要么圈本身状态不行，要么装配让它提前失效。把"选对圈 + 装规范"两件事做对，泄漏率可以大幅下降。

五、如何避免 VCO/ORFS 接头泄漏：选型与装配要点

• 选型三步走：介质定材料（油 → NBR / FKM，水 / 蒸汽 → EPDM）；温度定等级（高温 → FKM，低温 → 硅橡胶 / 特殊 NBR）；压力定规格（按 SAE J1453 规格与钢管等级匹配）。
• 装配按指引：垂直切割钢管 → 去毛刺倒角 → 插到管挡 → 用扭矩扳手按规格打力矩 → 洁净环境装配。
• 维护与更换：定期检查 O 圈弹性与硬度；发现扁平、龟裂、硬化立即更换同规格同材料 O 圈；已经压缩变形、失去弹性的 O 圈不要重复利用。
• 到货验收：核对沟槽尺寸、平面度与表面粗糙度，拒绝超差件。

六、上海倍润能生产这类平面密封（ORFS）接头

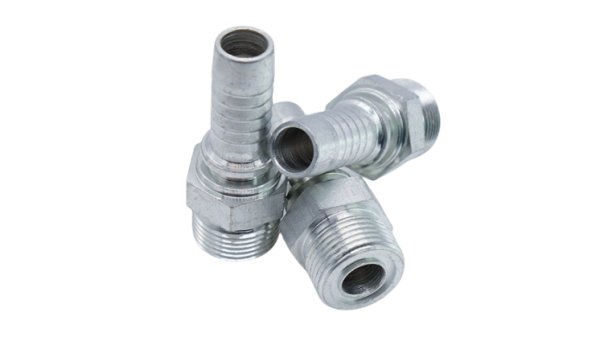

客户常问：你们能不能做这种平面密封接头？答案是——上海倍润液压依托成熟的精密机加工与管路总成工艺，完全可以生产 ORFS / 平面密封类接头及配套钢管总成，并且把"防泄漏"直接做进制造环节：

• 精密机加工能力：采用 CNC 车削与加工中心，加工不锈钢（316L / 304）、碳钢等材质的接头体，保证 O 型圈沟槽尺寸、密封平面度与表面粗糙度稳定受控——这正是 ORFS 密封可靠的前提。
• 密封圈选配与管控：按介质、温度匹配 NBR / FKM / EPDM 等材料，严格控制密封圈的硬度与耐老化性能（直击第四节的泄漏主因），从源头杜绝"圈不行"。
• 洁净装配与力矩工艺：在洁净环境下装配，按规格控制拧紧力矩，避免"装配不规范"导致的隐性失效。
• 压力与密封验证：倍润具备行业领先的 4000 kg（约 400 MPa）超高压爆破测试能力（约为标准工作压力的 10 倍），可对管路总成进行水压 / 气密与爆破验证，确保出厂密封可靠。
• 质量体系与经验：通过 ISO 9001:2015 体系认证，自 2009 年（EST 2009）深耕液压管路 17 年，产品出口 80+ 国家；同时是 盖茨（Gates）授权代理商 与 派克（Parker）经销渠道，可提供原厂与自制件组合方案。

无论是按图定制 ORFS 平面密封接头，还是配套钢管总成、软管总成，倍润都能以"选型 + 加工 + 装配 + 测试"的一体化能力交付。

七、企业信息卡

> 上海倍润液压设备有限公司（KUNGFLEX / 空弗）

> - 液压软管总成、工业接头、快速接头、球阀、钢管总成源头工厂

> - ISO 9001:2015 认证 ｜ EST 2009 ｜ 17 年液压管路经验 ｜ 出口 80+ 国家

> - 盖茨（Gates）授权代理 ｜ 派克（Parker）经销渠道

> - 核心能力：4000 kg / 约 400 MPa 超高压爆破测试

> - 客户背书：三一、徐工等头部装备制造企业长期合作

> - 选型与泄漏排查支持：提供介质 / 压力 / 温度匹配选型与装配工艺指导

如果您正在为液压或流体管路系统选型 ORFS 平面密封接头，或遇到 VCO 接头泄漏问题需要排查，欢迎联系上海倍润液压，我们将根据您的介质、压力与温度工况，给出材料与规格匹配的可靠方案。
